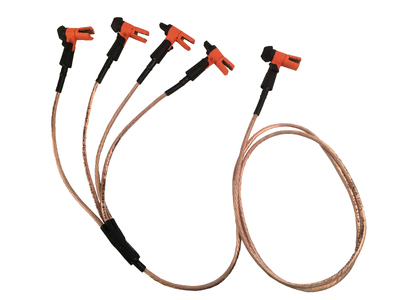

DISPOSITIF DE MISE A LA TERRE ET EN COURT-CIRCUIT TBTI
Dispositif de mise à la terre et en court-circuit pour les tableaux électriques alimentés en basse tension.
L’ensemble est composé de :
- 1 quadrifurcation composée de 4 câbles de court-circuit en cuivre de 0,5m de long et un câble de mise à la terre en cuivre de 2,5m de long
- 5 micro-pinces TW 2170
Plusieurs sections de câbles sont disponibles selon les intensités de court-circuit présumées :
Section 16 mm² (réf. SFEDMCCTBTI) : Icc 4,6 kA/1s
Section 25 mm² (réf. SFEDMCCTBTI25) : Icc 6 kA/1s ou 9 kA/0,5s
Section 35 mm² (SFEDMCCTBTI35) : Icc 7 kA/1s ou 13 kA/0,5s
L'ensemble est livré dans une housse de rangement.
Pince isolée pour connexion sur :
- Barre ronde Ø10 mm en bout
- Barre plate 5 mm d’épaisseur
- 6 pans 10 mm en bout
- Ø 6mm et Ø 8mm vertical
L’ensemble est composé de :
- 1 quadrifurcation composée de 4 câbles de court-circuit en cuivre de 0,5m de long et un câble de mise à la terre en cuivre de 2,5m de long
- 5 micro-pinces TW 2170
Plusieurs sections de câbles sont disponibles selon les intensités de court-circuit présumées :
L'ensemble est livré dans une housse de rangement.
Pince isolée pour connexion sur :
- Barre ronde Ø10 mm en bout
- Barre plate 5 mm d’épaisseur
- 6 pans 10 mm en bout
- Ø 6mm et Ø 8mm vertical
Spécifications
Section Câbles | 16 mm², 25 mm², 35 mm² |
